VZO 15-50
Датчики расхода топлива

Серия счётчиков VZO 15, 20, 25, 40, 50 мм

DFM 8 D
Счётчики VZO 15-50 без счетного выхода

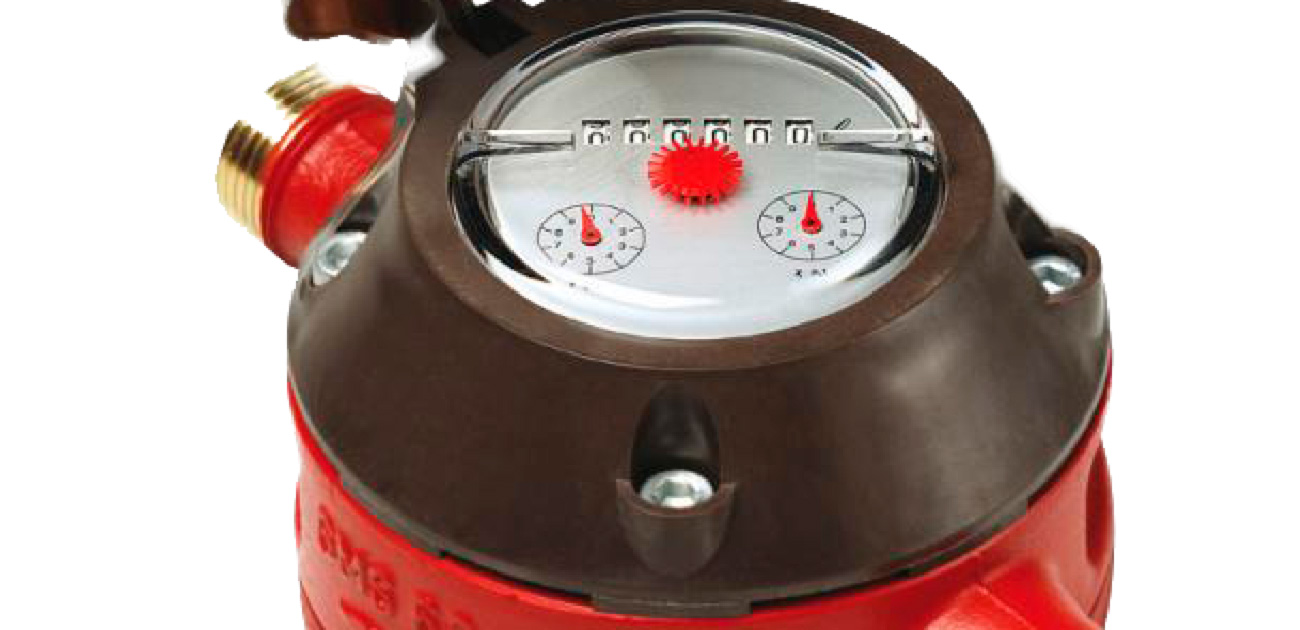

Счётчик жидкого топлива с механическим роликовым счётным механизмом. Предназначен для установки на промышленные горелки и бойлеры, а также на локомотивы и речные суда, на всех двигателях расход топлива у которых находится в диапазоне от 10 до 30 000 л/ч
Счётчик имеет резьбовое соединение диаметром DN 15, 20, 25, 40, 50 мм.
Температура измеряемого топлива:до + 130 о С ( + 180 о С)
Номинальное давление в топливной системе:- до 16 бар с винтовым штуцером (RC) и от 25 до 40 бар с фланцем соединением (FL)
Граница погрешностей измерения:± 1% от фактического значения, точность при повторениях ± 0,2%. Степень защиты IP 65

Счетчики VZO 15-50
со счетным импульсным герконовым выходом (Серия RV)


DFM 8 D
Параметры герконового RV выхода:
Напряжение– max 48 V AC/DС
Сила тока50 mA, (47 Ом/ 0,5 W)
Кабельдлиной 3 м, двужильный, сечением 0,14 мм2
Возможны варианты горизонтального, вертикального или диагонального монтажа
В качестве опции модели дополняются герконовым импульсным датчиком для дистанционного считывания показаний (серия RV)
Варианты монтажа Герконовый импульс

Счетчики VZO 15-50
со счетным импульсным выходом Холла (Серия IN)

DFM 8 D
Счётчики также могут дополнительно оснащаться индуктивным импульсным выходом для дистанционной передачи данных в более сложные автоматизированные системы управления (серия IN).
Варианты монтажа

CONTOIL® VZOA 15-50

DFM 8 D

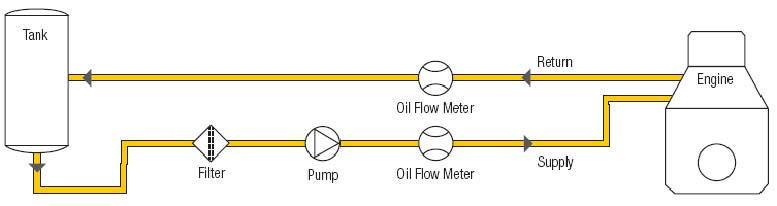

Серия счётчиков VZOА 15, 20, 25, 40, 50 мм предназначен для установки на локомотивы и речные суда, где необходимо учитывать как прямой поток топлива к двигателю, так и возвратный от двигателя в бак. Эти счётчики более высокого класса точности (погрешность не более 0,5%), за дополнительную плату возможен попарный подбор расходомеров, при котором погрешность в измерении между двумя счётчиками практически отсутствует. Кроме того, производится дополнительная калибровка в заданном диапазоне измерения, которая сводит погрешность до 0,1%.
DFM 8 D
