DFM - Diesel Fuel Measurement (измерение дизельного топлива)

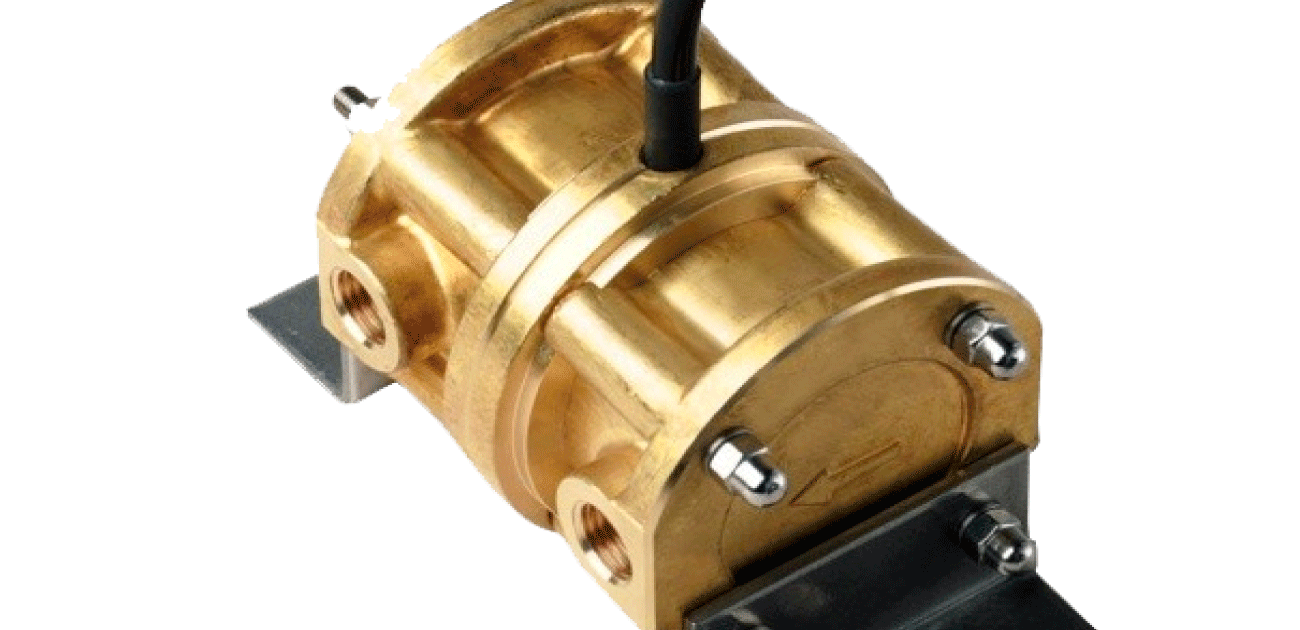

| DFM 8 D – это измерительная система расхода топлива, которая представляет собой волюметрический дифференциальный расходомер, считывающий величину потока, как на линии подачи, так и на линии возврата. Информация по объёмам обоих потоков передается на бортовой компьютер (DFM-BC), устанавливаемый в кабине водителя. Случайный возвратный поток обрабатывается внутри бортового компьютера, но не отображается на дисплее. Имеется возможность внесения поправочных коэффициентов и температурного коэффициента, что позволяет снизить погрешность при дифференциальном измерении до 1%. Вместо бортового компьютера DFM 8 D можно подключать к GPS-системам мониторинга подвижных объектов. |
|---|
| Допустимый расход: | Подача: 20...200 л/час, двигатель: 4...150 л/час |
| Максимальное давление: | 16 бар |
| Максимальная погрешность измерений: | ±1% от фактического значения (цикличность ± 0.2%) на каждую сторону |
| Потеря давления: | до 0.13 бар при 135 л/час |
| Температура окружающе среды: | - 40... + 125° С |
| Степень защиты: | IP66 согласно IEC 60529 |
| Гидравлические соединения: | М 14 (крепление для шланга прилагается при покупке в комплекте с DFM-BC) |
| Электрическое соединение: | Кабель 6 х 0.75 мм2 (7.5 м прилагается) |
| Безопасность: | Вибрационные и ударостойкие испытания согласно IEC68 |

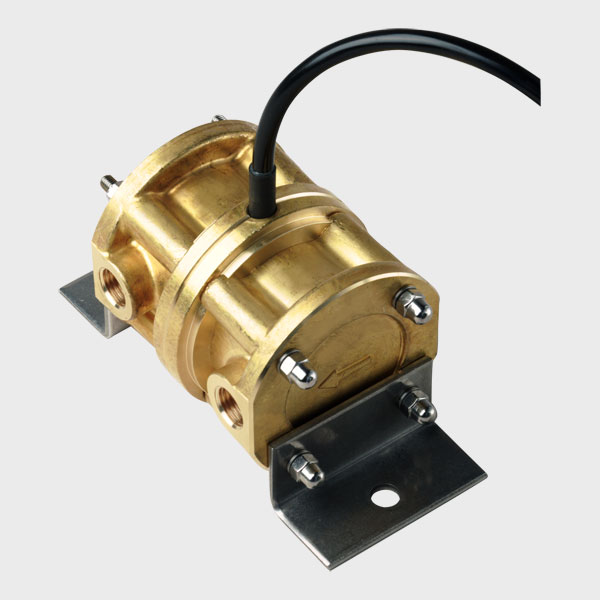

| DFM 8 S – по своей сути это половина DFM 8D, используется в топливных системах, где невозможно свести линию подачи и возврата в один DFM 8D (например, на локомотивах) или при использовании прямого метода измерения. Данная серия счётчиков так же нашла широкое применение в сочетании с навигационными системами на автотранспорте и в системах дистанционного контроля расхода топлива на стационарных объектах (дизельгенераторы, электростанции, котельные и т.д.).Данные со счётчика поступают через контроллер на передающее устройство (технологии GPS, GSM/GPRS, Bluetooth, ГЛОНАСС и др.), а дальше на ПК управляющей компании. |
|---|
| Для более мощных двигателей с большим расходом топлива предлагается модель DFM 20 S и DFM 25 S. | |
|---|---|
| Максимальный расход: 1500 л/час и 3000 л/час соответственно. | |
| Минимальный расход: 30 л/час и 75 л/час соответственно. |
| Тип расходомера | л/импульс (мл/имп.) / имп/л. | Частота (Hz) max. |
|---|---|---|
| DFM 8D | 0.0125 (12.5) / 80 | 15 |
| DFM 8S | 0.0125 (12.5) / 80 | 15 |
| DFM 20S | 0.036 (36) / ~ 28 | 15 |
| DFM 25S | 0.100 (100) / 10 | 15 |
